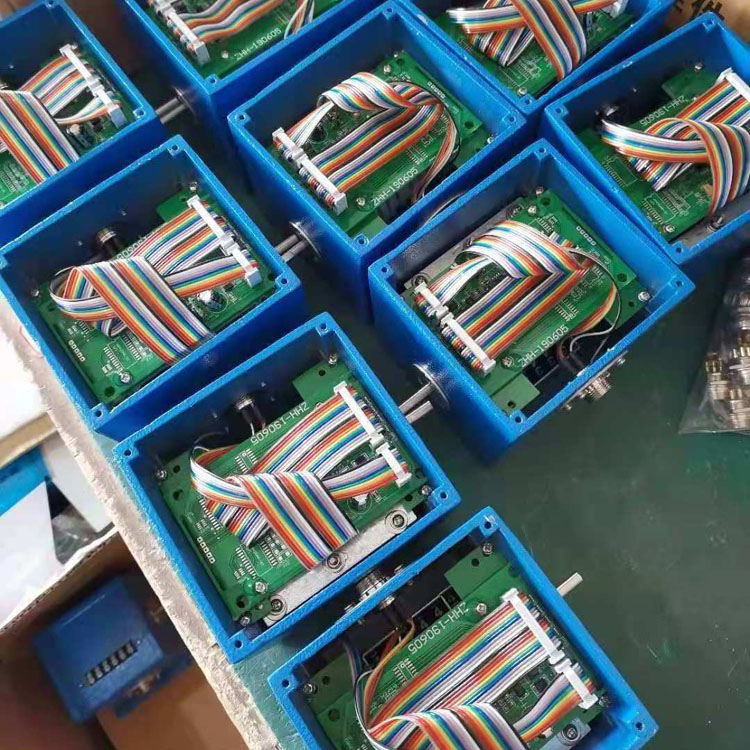

hjx机械显示编码器

  • hjx机械显示多圈编码器,具有现地机械位置显示,机械显示值与编码值同步,只需看机械显示便能很方便的知道编码器实际***编码值,大大的方便安装调试及现场检测、校对。机械显示无电能消耗,抗雷击效果好,寿命达106转。并能将并行数据转换为485、ssi串行数据及4-20ma电流进行传送。提高自控系统的先进性、稳定性、可靠性发挥着具大的作用。适用于对线位移及角位移量的测量。
立即咨询
全国热线18931266841/0516-87939789

详情介绍

徐州海河水文设备有限公司

联系方式

手机:18931266841(微信)、0516-87939789

QQ:592120721

邮 箱:592120721@qq.com

公司地址:徐州经济开发区三环东路天平路(生产基地)

徐州经济开发区博汇东支路联东U-徐州经开智造园(总部)

HJX机械显示多圈编码器,具有现地机械位置显示,机械显示值与编码值同步,只需看机械显示便能很方便的知道编码器实际***编码值,大大的方便安装调试及现场检测、校对。机械显示无电能消耗,抗雷击效果好。并能将并行数据转换为485、SSI串行数据及4-20mA电流进行传送。提高自控系统的先进性、稳定性、可靠性发挥着具大的作用。适用于对线位移及角位移量的测量。

机械编码器是集机、电技术于一体的数字化传感器。具有转拒小、非接触式,允许转速较高,功耗低,寿命长,精确度高,无重复误差等特点;特别适应于经常运动或较高速度运动的场合,可以高精度测量角位移或直线位移量。任意位置都有与其对应的一组编码,具有停电记忆功能。可以输出格雷码、485串行信号、4-20 mA标准电流、SSI同步串行信号等多种接口。广泛用于水利、电力、机械、化工、纺织、食品、机器人及科研、气象、军品的测量及自动控制系统。它既可以作为独立的测量仪器用,又可以作为自动测控系统的数字采集终端设备使用。


主要技术指标:

序号

主要指标

指标说明

1

产品名称

HJX机械显示编码器

2

主体尺寸

108*107*124(mm)

3

编码器的输出码数(格雷码)

1024、2048、4096、8192

4

连续转动圈数

最多可转256圈,每圈32个数

5

输出信号
用户可根据需要选择输出信号方式,可方便二次仪表、PLC、计算机系统进行数据采集。

A-4-20mA标准模拟量
B-并行格雷码输出
M-串行RS485输出(ModBus协议)

6

输出形态

并行信号时:O-集电极开路负逻辑输出 P-集电极开路正逻辑输出
E-电压输出正逻辑(高电平为“1”) F-电压输出负逻辑(高电平为“0”) K-开关触点输出;其它—(注:不标明时默认为集电集开路负逻辑输出)

7

输出方式

H-航插后出;Y-引线后出

8

增量方向

顺时针增量

9

工作电压

DC12~24V

10

工作特性

使用环境温度:-20℃~+75℃(不结露)
保存环境温度:-25℃~+80℃

消耗电流:≤20mA(串行信号时);无消耗电流(并行信号时)

响应频率:10KHz

启动转矩:<4Ncm

允许机械转速:1000rpm
轴允许负载:径向40N 轴向30N

防护等级:IP64

安装使用及注意事项:

1、精密仪器,请轻拿轻放,安装时严禁敲击和摔打碰撞。

2、编码器与被测件的连接不能强行压入,请使用柔性联轴器。

3、安装时注意其允许的轴负载,不得超过极限负载。

4、配线请在断电状态下进行,并注意电源极性。

5、编码器的信号线请与高压线、动力线分开走线,不宜绕在一起或同一管道传输,也不宜在配线盘附近使用,以防干扰
