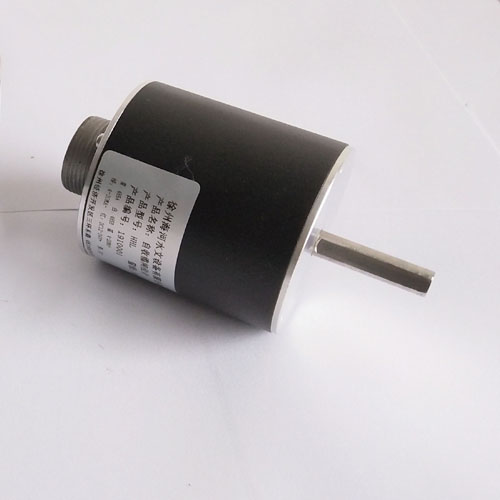

HJZ接触式***编码器

  • 接触式***编码器:指的是编码器编码信息的读出,是由码盘及接触的电刷来完成的,无电能消耗,抗雷击效果好,寿命达106转。它与光电编码器的功能和特点基本相同,可用于定位限位、判向的测量。并能将并行数据转换为串行数据及4-20ma电流进行传送,对提高自控系统的先进性、稳定性、可靠性发挥着具大的作用。适用于对位移速度不高的线位移及角位移量的测量。
立即咨询
全国热线18931266841/0516-87939789

详情介绍

徐州海河水文设备有限公司

联系方式


手机:18931266841(微信)、0516-87939789

QQ:592120721

邮 箱:592120721@qq.com

公司地址:徐州经济开发区三环东路天平路(生产基地)

徐州经济开发区博汇东支路联东U-徐州经开智造园(总部)


概述

HJZ系列接触式***编码器是以传统的接触式编码器为基础,并对其进行了较深度的改进的编码器,其更结构、性能优越。改进主要有如下:

1、 改变了内部传动结构,使力的传动更平稳、合理;

2、 调整了内部触点压力;

3、 改进了内部码盘材料,有效延长寿命;

4、 有效降低了启动转距,转动更灵活;

5、 整体结构更紧凑,体积更小

HJZ系列接触式***编码器,运用刷丝码盘技术,用较为精密技术制造的全数字化的角位移、直线位移传感器,主要用于水利、电力、化工、石油等领域全自动化的测量及自动循测控制系统,特别适用于水力发电厂、蓄水坝、船闸等闸门的升降测量及控制。该传感器的主要特点是无需外部供电即可输出变形格雷码,并可配加一块由超低功耗16MCU设计而成的RS485接口板,接口板把实际的机械参数值转换成电气信号,采用RS485通讯方式以两线制数据、4~20mASSI同步串行信号形式输出,可以被计数器、转速表、PLC和工业PC机处理。

HJZ系列接触式***编码器是应用平面印制工艺在绝缘衬板上制作导电图形,通常码盘的导电镀层采用耐磨性强,接触导电电阻小,抗腐蚀性强的贵金属,而电刷采用铂铱合金材料。利用接触电刷在不同角度时接触到的不同导电部位,反映出不同的读出信息。通常在安装检测时,接触电刷是固定的,而编码盘是随引出轴旋转的。编码器编码信息的读出,是由与码盘接触的电刷来完成的。当电刷与码盘的金属导电层相接触时,电子线路有 “1”信号的高电平输出;当电刷与码盘的绝缘层相接触时,电子线路有 “0”信号的低电平输出,“1”信号和“0”信号的幅值可以用调整加在导电环上的电压来实现。

它具有安装方便、适应性强、稳定可靠、及检测与A/D转换于一体、无能耗、量程及分辨率可以控制、有断电跟踪记忆功能、抗雷击能力强等优点。可以输出格雷码、485串行信号、4-20 mA标准电流、SSI同步串行信号等多种接口。

广泛用于水利、电力、机械、化工、纺织、食品、机器人及科研、气象、军品的测量及自动控制系统。它既可以作为独立的测量仪器用,又可以作为自动测控系统的数字采集终端设备使用。

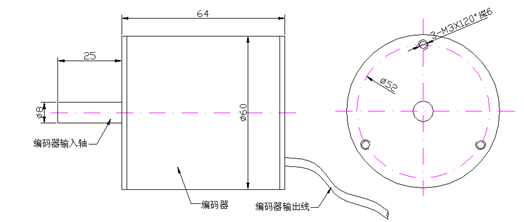

外形尺寸示意图:


定货需知:订购时,请详细说明所选的型号、出线方式、电源电压、信号输出方式,增量方向,如有特殊要求请注明。

主要技术指标:

序号

主要指标

指标说明

1

产品名称

HJZ-接触式***编码器

2

主体直径数

60mm

3

编码器的输出码数(格雷码)

8192

4

连续圈数

64圈

5

输出信号
用户可根据需要选择输出信号方式,可方便二次仪表、PLC、计算机系统进行数据采集。

A-4-20mA标准模拟量
B-并行格雷码输出
M-串行RS485输出(ModBus协议))
S-同步串行接口SSI

6

输出形态

并行信号时:O-集电极开路负逻辑输出 P-集电极开路正逻辑输出
E-电压输出正逻辑(高电平为“1”) F-电压输出负逻辑(高电平为“0”) K-开关触点输出;其它—(注:不标明时默认为集电集开路负逻辑输出)

7

输出方式

H-航插后出;Y-引线后出

8

增量方向

N-逆时针增量 S-顺时针增量(注:不标明时,默认为逆时针增量)

9

工作电压

无需电源,接点耐压:DC12~24V

10

工作特性

使用环境温度:-20+75℃(不结露)
保存环境温度:-25℃~+80℃

消耗电流:≤20mA(串行信号时);

无消耗电流(并行信号时)

响应频率:10KHz

启动转矩:<4Ncm

允许机械转速:128rpm
轴允许负载:径向40N 轴向30N

防护等级:IP64
