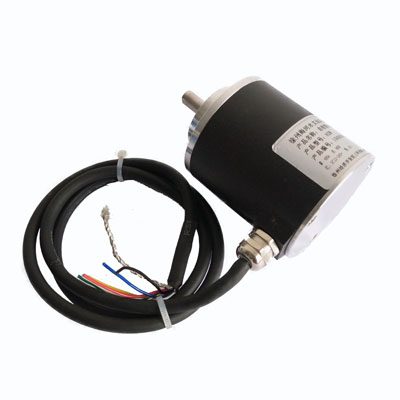

HGD 光电编码器

  • 我公司自主生产的光电绝对编码器外形、体积、性能上完全能与进口编码器媲美.它是集光、机、电技术于一体的数字化传感器,体积小,驱动扭拒小、码盘间无机械接触,转速较高,功耗低,寿命长,精确度高,无重复误差;特别适应于经常运动的场合,可以高精度测量转角或直线位移。编码器旋转时,有与其位置一一对应的代码,当停电或关机后,再开机重新 测量时,仍可准确地读出当前实际位置的代码(即具有 停电记忆功能)。并能将并行数据转换为串行数据及 4-20ma电流进行传送,对提高自控系统的先进性、稳 定性、可靠性发挥着具大的作用。适用于对各种线位 移及角位移量的测量。
立即咨询
全国热线18931266841/0516-85759516

详情介绍

徐州海河水文设备有限公司

 我公司自主生产的光电绝对编码器外形、体积、性能上完全能与进口编码器媲美.它是集光、机、电技术于一体的数字化传感器,体积小,驱动扭拒小、码盘间无机械接触,转速较高,功耗低,寿命长,精确度高,无重复误差;特别适应于经常运动的场合,可以高精度测量转角或直线位移。编码器旋转时,有与其位置一一对应的代码,当停电或关机后,再开机重新 测量时,仍可准确地读出当前实际位置的代码(即具有 停电记忆功能)。并能将并行数据转换为串行数据及 4-20mA电流进行传送,对提高自控系统的先进性、稳 定性、可靠性发挥着具大的作用。适用于对各种线位 移及角位移量的测量。

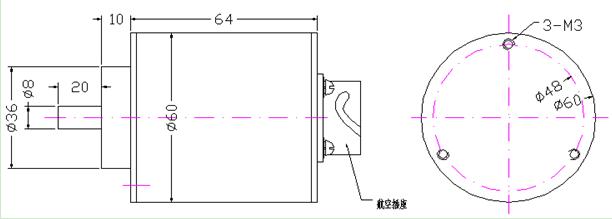

外形尺寸示意图:


定货需知:订购时,请详细说明所选的型号、出线方式、电源电压、信号输出方式,增量方向,如有特殊要求请注明。

主要技术指标::

序号

主要指标

指标说明

1

产品名称

HGD-光电绝对编码器

2

主体直径数

60mm

3

编码器的输出码数(格雷码)

65536

4

连续圈数

64圈

5

输出信号
用户可根据需要选择输出信号方式,可方便二次仪表、PLC、计算机系统进行数据采集。

A-4-20mA标准模拟量
B-并行格雷码输出
M-串行RS485输出(ModBus协议))
S-同步串行接口SSI

6

输出形态

并行信号时:O-集电极开路负逻辑输出 P-集电极开路正逻辑输出
E-电压输出正逻辑(高电平为“1”) F-电压输出负逻辑(高电平为“0”) K-开关触点输出;其它—(注:不标明时默认为集电集开路负逻辑输出)

7

输出方式

H-航插后出;Y-引线后出

8

增量方向

N-逆时针增量 S-顺时针增量(注:不标明时,默认为逆时针增量)

9

工作电压

光电编码器工作电压:DC12-24V或根据用户要求定做

10

工作特性

使用环境温度:-20℃~+75℃(不结露)
保存环境温度:-25℃~+80℃

消耗电流:≤60mA

响应频率:10KHz

启动转矩:≤2.5×10-3Nm

允许机械转速:1000rpm
轴允许负载:径向40N 轴向30N

防护等级:IP64
