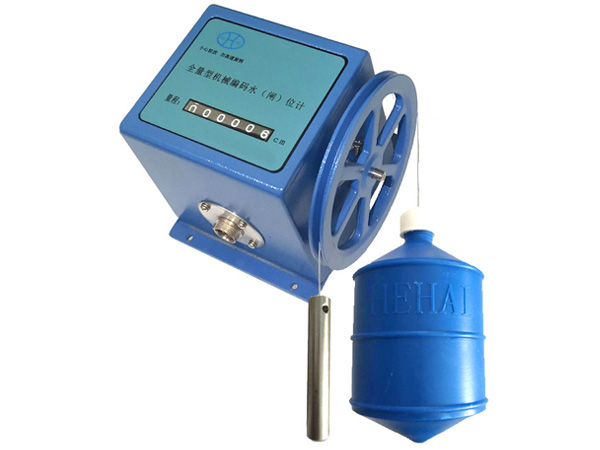

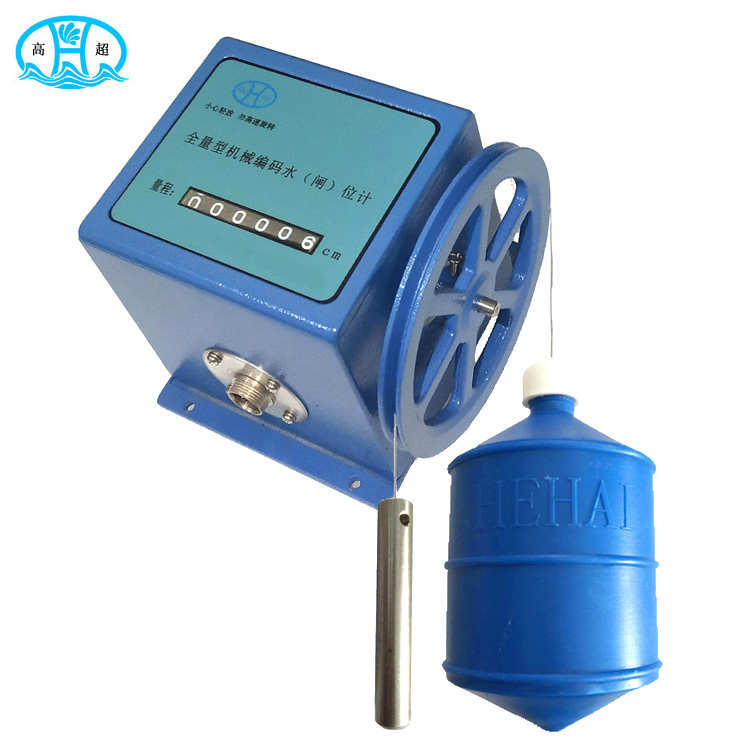

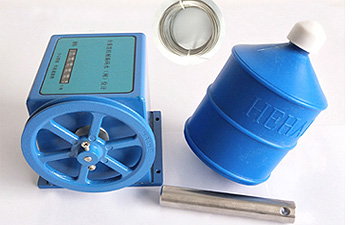

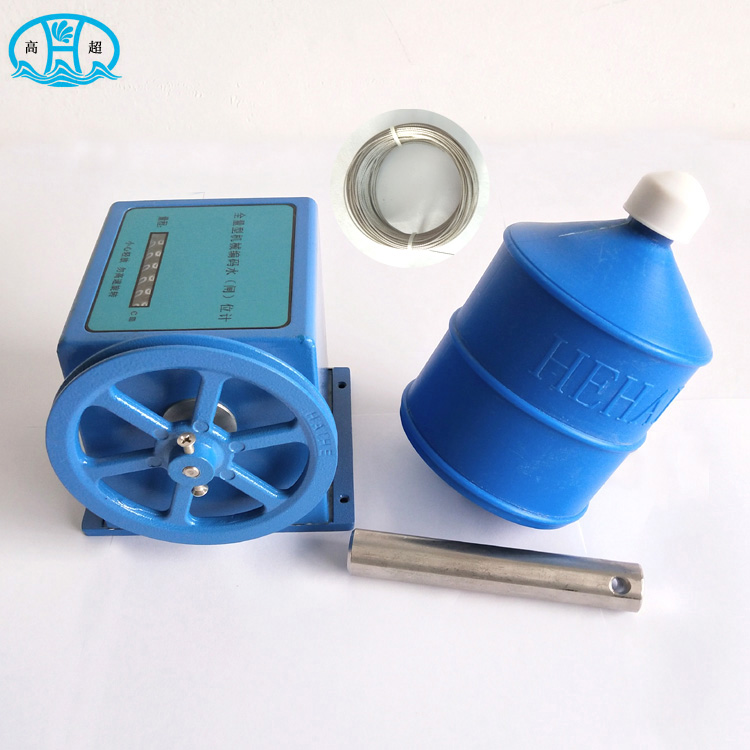

HSW型机械显示浮子式水位计


HSW型机械显示浮子式水位计,选用机显编码器,以精密的变速机构、线轮、不锈钢丝绳、 重锤、防浪锤和浮子等构成。该传感器安装在测井口或测管上 方,当液位变化时,浮子随之上升或下降,钢丝绳便带动线轮做旋转运动,与线轮同轴连接的编码器就输出与液位对应的数字 信号送至智能测控仪,从而达到了对液位的实时测量与显示的 目的。该传感器结构合理,抗干扰能力强,分辨率高,量程大, 寿命长,有掉电后信号跟踪记忆功能,它能够长期用于液位测量并能保证性能的稳定可靠,是江河湖泊、水库、船闸、水电 站、水文站、水厂及石油化工等行业理想的液位传感器。

 主要技术指标:

检测量程

10m,20m,40m,80m按要求


分 辨 率

1cm


工作电压

DC12-24V

测量精度

0. 1%×量程±1


回 差

≤±1cm

远传距离

≥1200m

输出信号(由所选编码器决定)

并行格雷码信号(B)
4-20mA标准模拟量信号(A)

RS485串行信号(M)
SSI同步串行格雷码信号(S)

浮子直径

Ф50mm、Ф100mm、Ф150mm可选,根据实际需要选配

环境参数

温度 -20℃~+80℃,相对湿度≤95%(RH40℃)

定货需知:订购时,请详细说明电源电压、信号输出方式,如有特殊要求请注明。

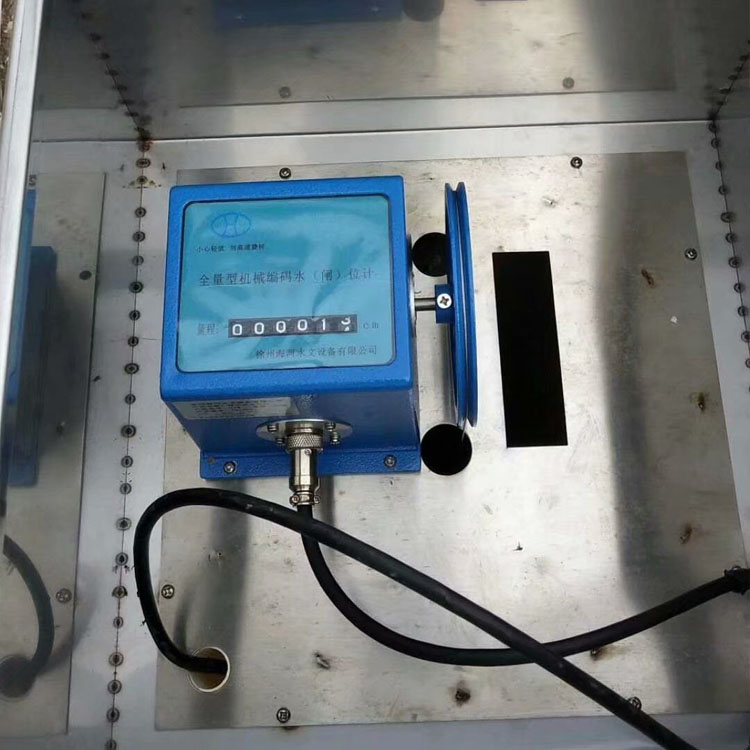

仪器安装和校准

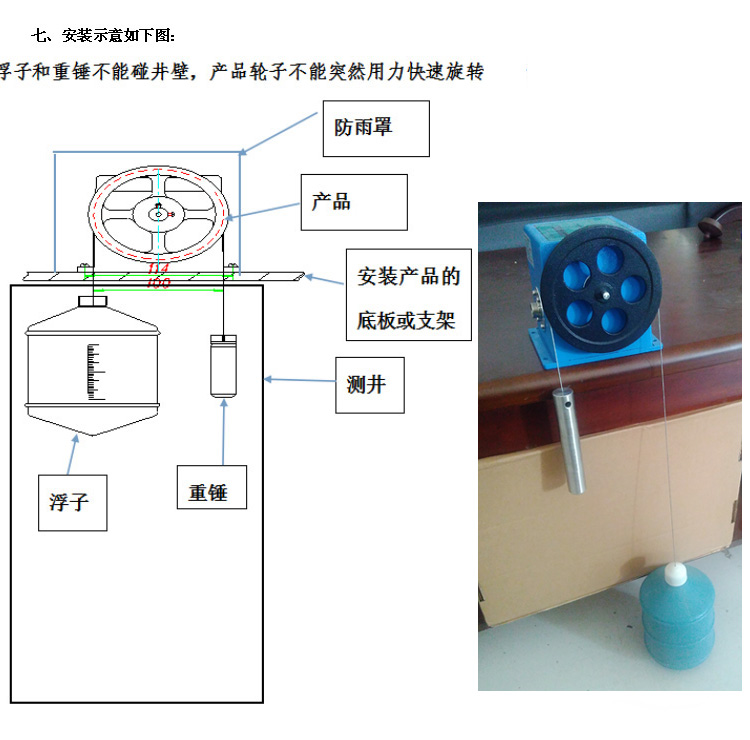

  (1)、将仪器用4个M4×20螺钉固定在工作平台上。使浮子、平衡锤与测井内壁保持一定距离。

  (2)、将Φ0.8mm不锈钢丝绳的一头从工作平台上方穿过平衡锤过线孔。

  (3)、将重锤与钢丝绳固定、锁紧,然后将平衡锤慢慢沉放至井底。

  (4)、将钢丝绳的另一端绕于水位轮的“V”型槽中,并预留长1.2米,剪断。

  (5)、将钢丝绳穿过浮子过线孔,将钢丝绳与浮子悬吊帽固定、并在悬吊帽中塞入橡胶垫,然后将浮子帽与浮子拧紧。

  (6)、将浮子慢慢沉放入测井,直至接触水面为止。

  7)、检查上述(1)至(7)步骤,如一切正常,可紧固水位轮的两个紧固螺钉。

  8)、校准:用手指轻轻地将钢丝绳提起,使其稍离开水位轮,然后转动水位轮,使机械计数器显示数值与实际水位值相符,然后再缓慢放下钢丝绳,使实际水位、机械显示和上位接收装置读到的数据一致(允许机械显示数与上位接收数相差一个字)。在现场或在观察室观测水位变化,如一切正常,即告仪器安装和校准工作完成。



安装使用及注意事项:

1、本传感器属于高精度仪器,安装时严禁敲击和摔打碰撞。

2、接线务必正确,错误接线可能会导致传感器内部电路损坏。

3、请不要将传感器的输出线与动力等线绕在一起或同一管道传输,也不宜在配线盘附近使用,以防干扰。

4、电源线请选用屏蔽线或双铰线。

5、测井上方固定水位计安装基板,并保证重锤及浮子自然下垂时不与基板发生摩擦。基板与水位计固定之间的联结孔位为78*114,4-ф4.5孔,用M4*20联结螺钉。

6、测井选用直径150mm的两根(或一根直径200mm以上的)PVC管或钢管并排垂直安装。

7、测井安装应垂直,且测井内壁尽量光滑以免影响浮子及重锤上下自由移动,保证浮子及重锤不与测井壁发生摩擦。

8、在传感器上方建一防雨箱。


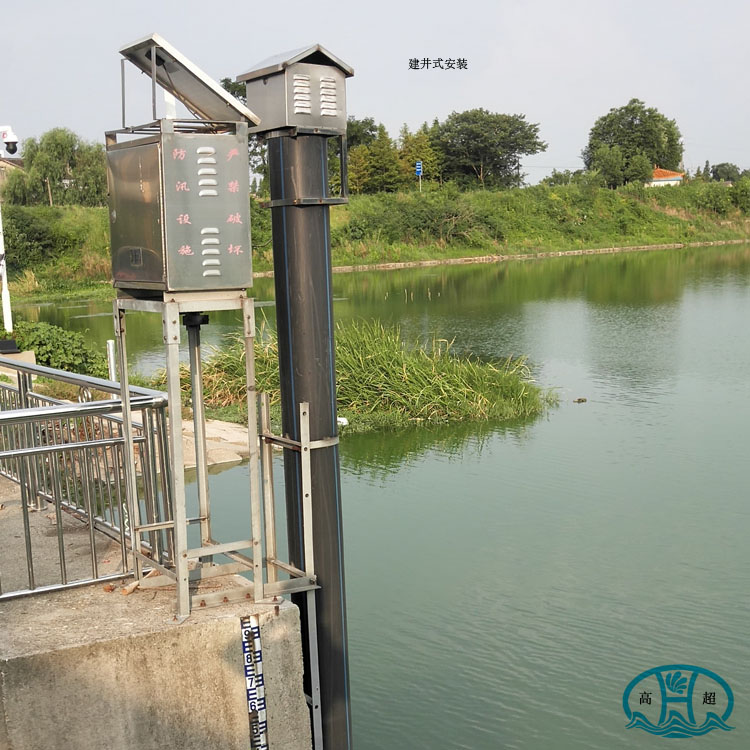

加装防雨措施,可有效防止设备受损
