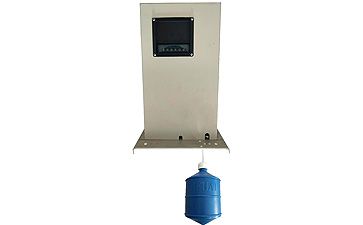

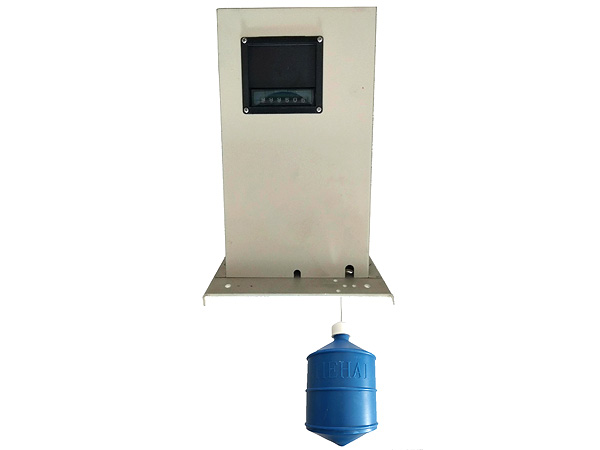

HSWH机械显示恒力收绳式水位计

  • 自收绳水位计应用恒力弹簧平衡原理,由恒力装置及编码器等部件组成。当被测水位高度发生位置变化时,水对浮子的浮力变化,弹簧组件转动,收进或放出钢丝绳,带动编码器转动,输出当前水位的相应高度。 编码器可根据用户需要输出并行格雷码、4~20ma电流信号值、485信号或ssi信号。本装置安装方便、适应性强、结构合理、体积小、分辨率高、 寿命长,有掉电后信号跟踪记忆功能。它能够长期用于液位测量并能保证性能的稳定可靠。 广泛使用于对江河湖泊、水库、船闸、水库、水电站、水文站、水厂、以及石油化工等地表水或地下水的水位测量。
立即咨询
全国热线18931266841/0516-85759516

详情介绍

徐州海河水文设备有限公司

 自收绳水位计应用恒力弹簧平衡原理,由恒力装置及编码器等部件组成。当被测水位高度发生位置变化时,水对浮子的浮力变化,弹簧组件转动,收进或放出钢丝绳,带动编码器转动,输出当前水位的相应高度。 编码器可根据用户需要输出并行格雷码、4~20mA电流信号值、485信号或SSI信号。本装置安装方便、适应性强、结构合理、体积小、分辨率高、 寿命长,有掉电后信号跟踪记忆功能。它能够长期用于液位测量并能保证性能的稳定可靠。 广泛使用于对江河湖泊、水库、船闸、水库、水电站、水文站、水厂、以及石油化工等地表水或地下水的水位测量。

主要技术指标:

1、基本参数

a、测量范围:0-10,20,40,80米;

b、水位变率:< 100厘米/分

c、分辨力:1cm

d、水位轮启动力矩:< 100克·厘米(0.0098N·m)

e、测量准确度:≤±2cm或0.2%F·S

2、机械参数

a、水位轮工作周长:32cm

b、测量缆:Φ0.6mm包塑不锈钢缆

c、浮子直径:10cm

3、电参数

a、格雷码输出:10-13位

b、输出形式:接点通断输出  接触电阻:≤0.5Ω;绝缘电阻:≥10MΩ

4、通信接口(选装)

a、格雷码输出(B)

b、RS485接口:MODBUS-RTU协议(M)

c、4~20mA模拟量信号输出(A)

5、使用环境

a、环境温度:-25℃~85℃

b、相对湿度;<90%(40℃)

c、尺寸:外形尺寸:长304宽197高303mm

底板安装固定孔:长275mmx宽150mm,4-M5x25螺钉

d、电源电压:12-24VDC
