HZW主令闸位计 闸门开度传感器

  • HZW主令闸位计,闸位计与限位开关一体式,只需一个安装点,使用方便。
立即咨询
全国热线18931266841/0516-87939789

详情介绍

徐州海河水文设备有限公司

官网 www.93322.cn

联系方式

手机:18931266841(微信)、0516-85759516

QQ:592120721

邮 箱:592120721@qq.com

公司地址:徐州经济开发区三环东路天平路(生产基地)

徐州经济开发区博汇东支路联东U-徐州经开智造园(总部)


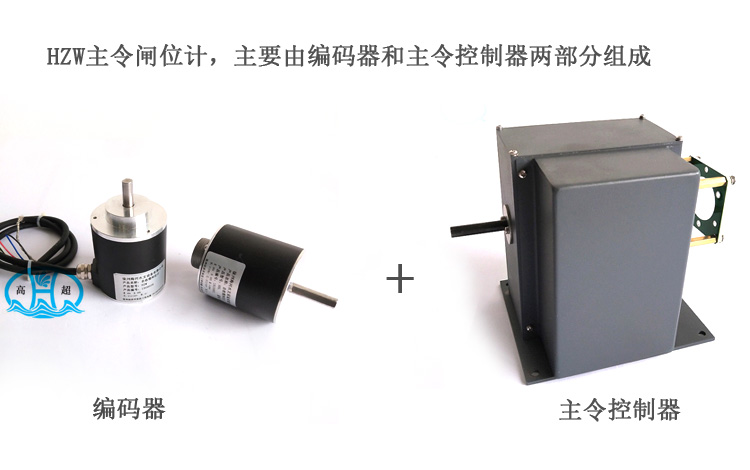

HZW带限位闸位计


产品介绍:

闸位计与限位开关一体式,只需一个安装点,使用方便。



传感器部分(编码器)

闸门开度传感器是针对闸门测量的特点,采用光电式或接触式等编码器,在内部配以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装方便,适应性强,稳定可靠,集检测与A/D转换为一体,具有断电记忆跟踪功能。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量。因本控制器具有结构简单、安装方便、稳定可靠、控制点可按需要任意设定等优点被广泛用于水利、电力、机械、化工、纺织、食品及科研、气象等的自动控制。

编码器特性:

1、 HGD65535光电***编码器(专利号:ZL 2010 2 0521497.9

编码特性:***编码,每周1024组编码,连续64周(即1024*64)

工作电压:DC12-24V

外型尺寸:主体直径60,长64

使用环境温度:-20+75(不结露)
     保存环境温度:-25+80

消耗电流:≤70mA输出信号、供电电压不同,影响功耗

防护等级:IP64

输出信号:A-4-20毫安;B-并行格雷码;M-RS485;S-串行SSI信号

     2、HJZ8192接触式编码器

编码特性:每周128组编码,连续64周(即128*64)

工作电压:不大于DC30V

外型尺寸:见下图

使用环境温度:-20+75(不结露)
保存环境温度:-25+80

消耗电流:≤40mA译码电路回路决定

防护等级:IP64

输出信号:A-4-20毫安;B-并行格雷码;M-RS485;S-串行SSI信号

3、JX8192机械编码器

编码特性:每周32组编码,连续256周(即32*256)

工作电压:DC12V

外型尺寸:见下图

使用环境温度:-20~+75(不结露)
保存环境温度:-25~+80

消耗电流:≤40mA

防护等级:IP64

     输出信号:A-4-20毫安;B-并行格雷码;M-RS485;S-串行SSI信号

4、12*12磁电编码器

编码特性:***编码,4096*4096

工作电压:DC12-24V

外型尺寸:下图

使用环境温度:-20+75(不结露)
     保存环境温度:-25+80

     消耗电流:12V电源29毫安;24V电源16毫安。输出接口和供电电压不同影响该参数

防护等级:IP65

输出信号:A-4-20毫安;B-并行格雷码;M-RS485;S-串行SSI信号


主令部分:技术参数

1、蜗轮蜗杆减速比:15:1;30:1;64:1;100:1;128:1等

2、上下限控制精度:±3cm

3、行程开关工作电压:220V

4、行程开关工作电流:3A

5、行程开关常开常闭触点可任意选择


安装使用及注意事项:

1、蜗轮蜗杆减速比为64:1和以下,底板安装面至被测件中心轴的高度87.4mm,蜗轮蜗杆减速比为128:1和以上,底板安装面至被测件中

心轴的高度55mm,

2、在安装预留平台上打4-M5的孔,孔深20 mm,孔距为:110mmX135mm;

3、在被测件上打3-M5的螺纹孔,以被测件中心轴为圆心、Ø45为直径,120°均匀分布,用于固定法兰

4、需4根主令行程开关输出线,线径不小于0.5mm2;

6、请轻拿轻放,安装时严禁敲击和摔打碰撞;

7、配线请在断电状态下进行;

8、编码器的信号线请与高压线、动力线分开走线,不宜绕在一起或同一管道传输,也不宜在配线盘附近使用,以防干扰。


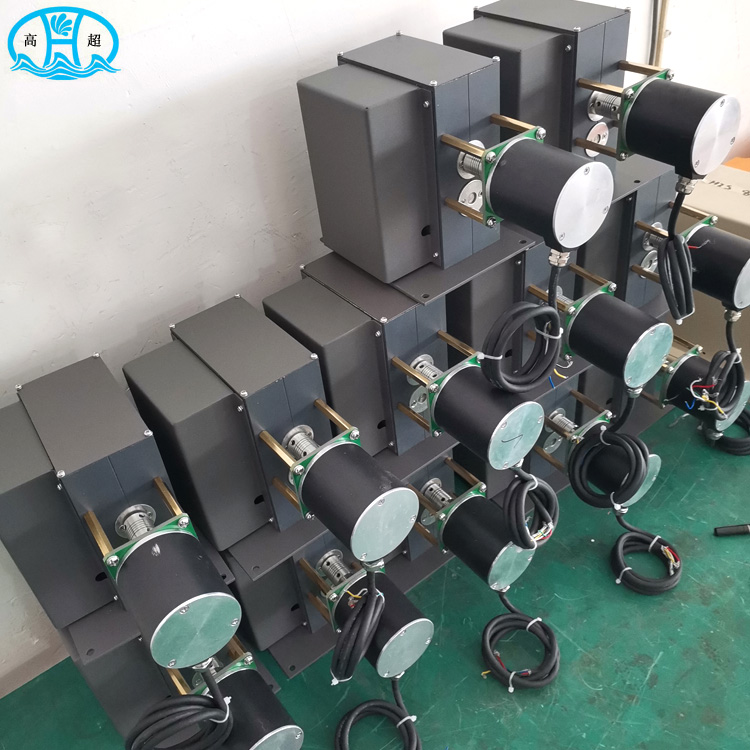

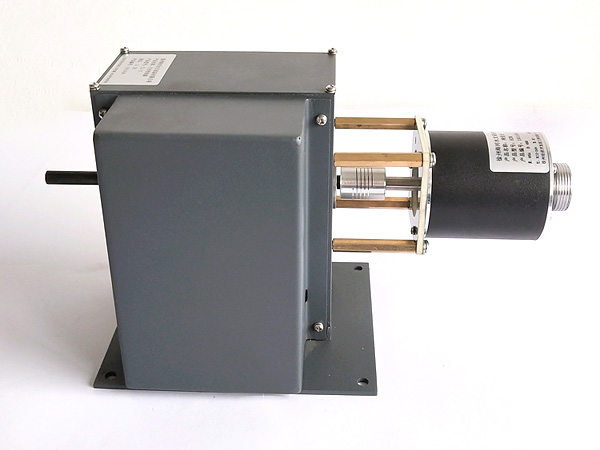

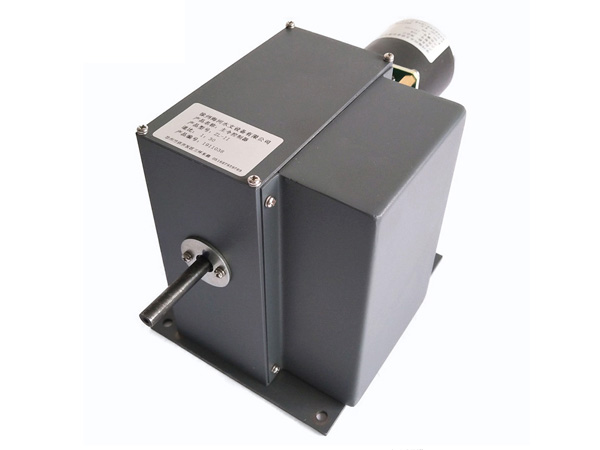

产品实物图

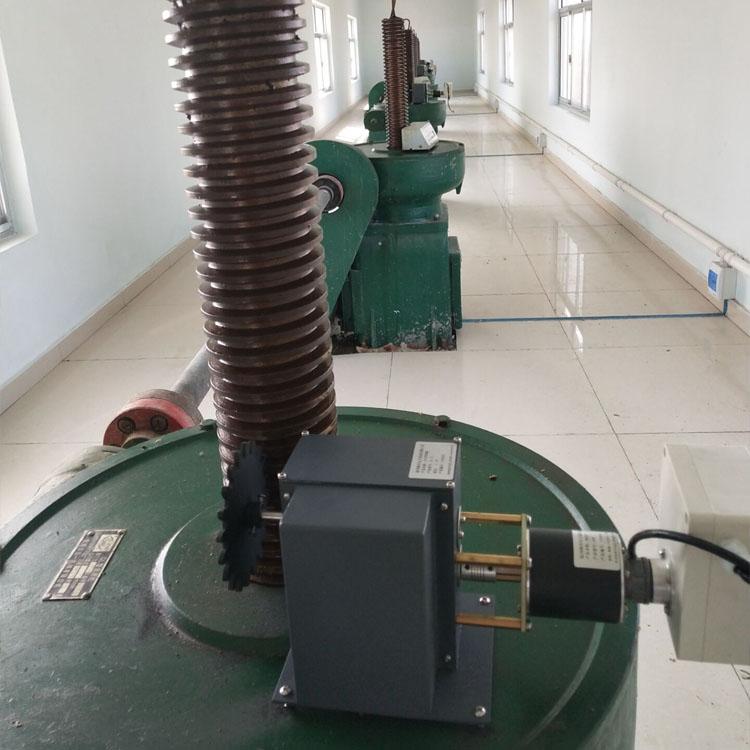

实物安装图

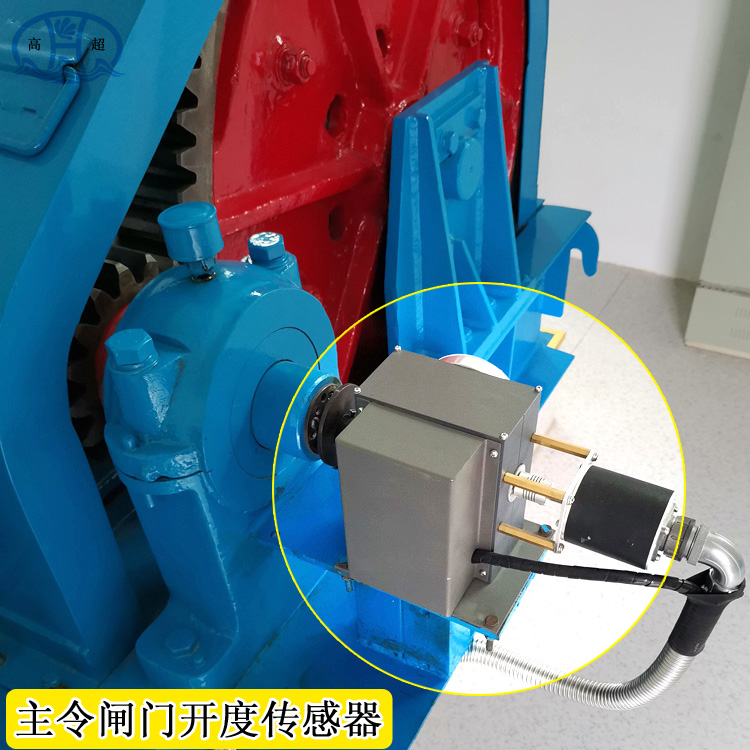

与卷扬启闭机安装


与螺杆启闭机安装
