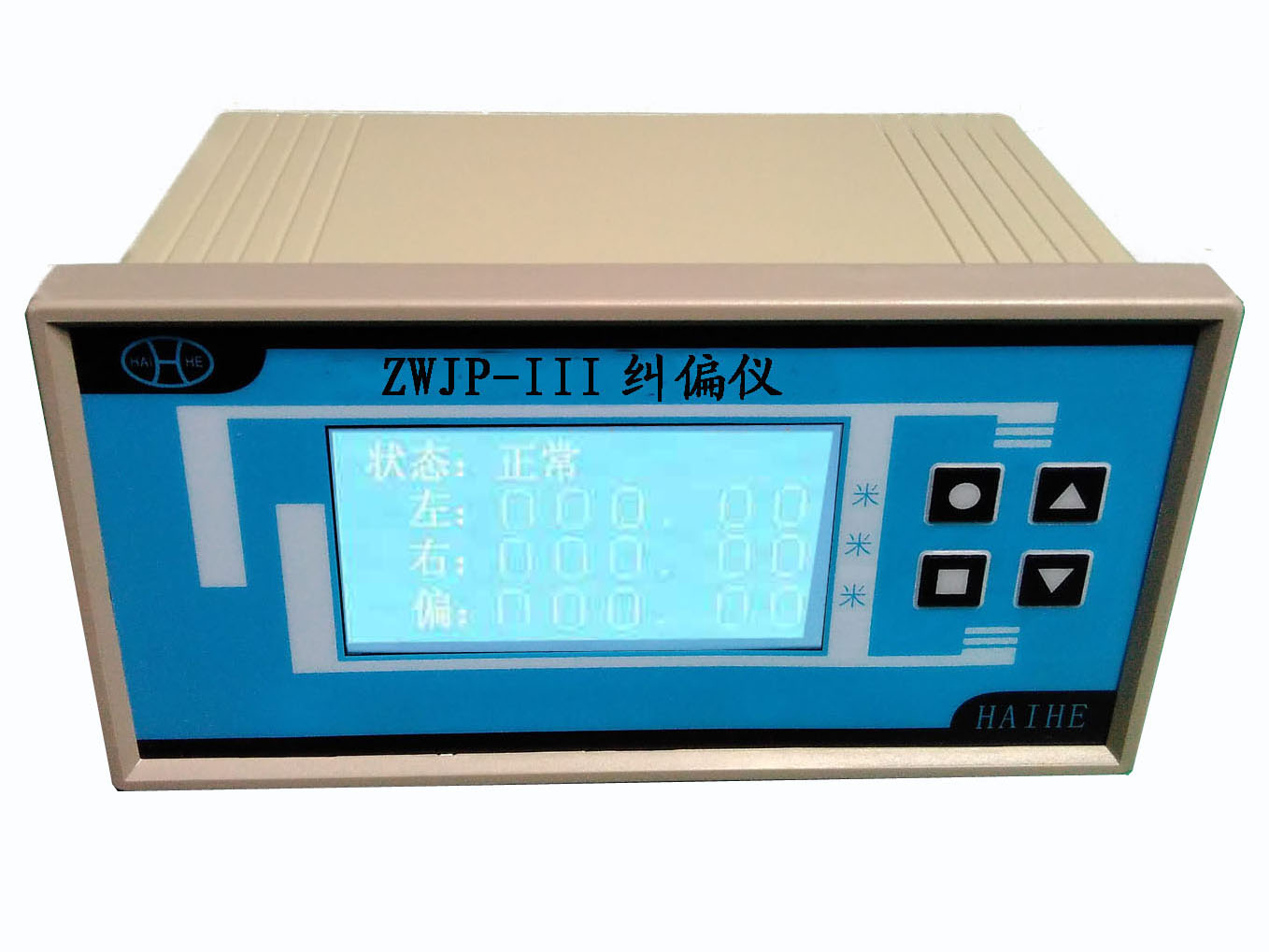

ZWJP-III纠偏仪

  • 线性测量只要预置***段段末的开度值即可。 仪表采用多功能16位cpu进行运算和控制,仪器硬件设有看门狗自复位电路,软硬件采用多种抗干扰措施,能可靠的工作在各种工业环境中。仪表可设置各种参数,具有flash存储器,可存储各种预置参数,并能掉电***保存。该仪表拥有rs485、继电器多种输出接口,便于组成网络控制系统。
立即咨询
全国热线18931266841/0516-87939789

详情介绍

联系方式

手机:18931266841(微信)、0516-87939789

QQ:592120721

邮 箱:592120721@qq.com

公司地址:徐州经济开发区三环东路天平路(生产基地)

徐州经济开发区博汇东支路联东U-徐州经开智造园(总部)

徐州海河水文设备有限公司

ZWJP-III系列液压平衡开度纠偏仪,采用先进编码器,将液压缸左、右两边伸出的长度分别转变为数字信号后,输入到显示控制仪处理,以数字分别显示双缸两边的长度从而实现左,右双缸开度显示、控制。两路之间协调工作,偏差调整。同时具有左、右和偏差的4-20mA模拟量输出和RS485输出。 软件功能强大,传感器的增量方向,零点设置,零区设置,波特率等参数均可通过按键设置完成。

一、技术指标

测量范围:0—16.000m(由配套的编码器决定)。

分辨率:1mm。

◇显示方式:4*8位带中文字库LCD显示

◇数据远传方式:RS-485:用一对双绞线传输联网。数据远传距离:大于1km

通信协议: MOD-HH(MODBUS-RTU)

    模拟量:两路4—20mA电流输出

工作环境:温度:-20—70℃。相对湿度:85%(+25℃)

工作电压:180VAC~ 260VAC,50Hz。功耗<5W

◇ 参数设置: 程序选择:选择传感器的增量方向

        修正系数:修正传感器机械部分的误差

通讯:RS485站号可设置(用于多台设备组网) 通信协议: MOD-HH(MODBUS)

◇ 输出接点:上限:左右两边的开度都大于该数时,继电器动作。

    下限:左右两边的开度都小于该数时,继电器动作。

左缸调整:在闸门上升过程中,当左开度大于右开度超过偏差上限时;当下降过程中,当左开度小于右开度超过偏差上限时(即左边运行快于右边),继电器动作

右缸调整:在闸门上升过程中,当右开度大于左开度超过偏差上限时;当下降过程中,当右开度小于左开度超过偏差上限时(即右边运行快于左边),继电器动作

下滑:当闸门在没运行操作时,产生的下降运动超过一定值(下滑值),继电器动作

继电器触点容量:AC220V/***, DC125V/***

显示仪尺寸:160(W)×80(H)×105D)mm

屏装开孔尺寸:152(W)×76(H)mm



 线性测量只要预置一段段末的开度值即可。 仪表采用多功能16位CPU进行运算和控制,仪器硬件设有看门狗自复位电路,软硬件采用多种抗干扰措施,能可靠的工作在各种工业环境中。仪表可设置各种参数,具有flash存储器,可存储各种预置参数,并能掉电***保存。该仪表拥有RS485、继电器多种输出接口,便于组成网络控制系统。

特点:

1、全数字调校:所有参数设置通过面板上四个按键完成,所有设置或标定的参数都具有断电记忆功能。

2、开度传感器无须机械调零,可任意点软件调零。

3、采用ModbusRTU通讯协议,波特率9600,可直接接入支持Modbus-RTU 协议设备的PLC、上位机组态软件的通讯网络中。

4、 小型化、集闸门开度、起吊荷重测量为一体,中文液晶显示清晰、直观,人机交流方便。
